| Thông số | DG-U120S-12 | DG-U120S-24 | DG-U120S-48 |
|---|---|---|---|
| Công suất | 120W | 120W | 120W |
| Điện áp ngõ ra DC | 12V | 24V | 48V |
| Dòng định mức | 10A | 5A | 2.5A |
| Dải dòng | 0~10A | 0~5A | 0~2.5A |
| Độ gợn & nhiễu | ≤120mV | ≤120mV | ≤150mV |
| Dải điều chỉnh điện áp | 12~14V | 24~28V | 48~55V |
| Độ chính xác điện áp | ±1.0% | ±1.0% | ±1.0% |
| Line Regulation | ±0.3% | ±0.3% | ±0.3% |
| Load Regulation | ±0.5% | ±0.5% | ±0.5% |
| Thời gian khởi động | 1.2s@230Vac; 2.5s@115Vac | ||
| Hold-up Time | ≥25ms (230Vac); ≥10ms (115Vac) | ||
| Hệ số nhiệt độ | ±0.03%/°C | ||
| Quá áp (OVP) | 14.5~17V | 29~33V | 56~65V |
| Bảo vệ quá dòng | 105%~150% dòng định mức, chế độ hiccup, tự phục hồi | ||
| Bảo vệ quá nhiệt | Ngắt đầu ra, cấp nguồn lại để khôi phục | ||
| Bảo vệ ngắn mạch | Chế độ dài hạn, tự phục hồi | ||
| Dải điện áp đầu vào | 90~264Vac; 120~370Vdc | ||
| Tần số đầu vào | 47~63Hz | ||
| Hiệu suất (typ.) | 85.5% | 88.5% | 89% |
| Dòng AC tối đa | ≤1.3A/230Vac; ≤2.25A/115Vac | ||
| Dòng khởi động (Inrush) | 28A/115Vac; 55A/230Vac (Cold start) | ||
| Dòng rò | ≤1mA (240Vac, 63Hz) | ||
| Nhiệt độ hoạt động | -40°C ~ 80°C (20%~90%RH, không ngưng tụ) | ||
| Nhiệt độ lưu trữ | -40°C ~ 85°C (10%~95%RH, không ngưng tụ) | ||
| Tiêu chuẩn an toàn | EN62368-1; UL61010-1 | ||
| EMC | EN55032 Class B; EN61000-3-2 Class A; EN61000-4-2/3/4/5/6/11 | ||
| Điện áp cách ly | Pri-Sec: 3.0KVAC; Pri-PG: 2.0KVAC; Sec-PG: 0.5KVAC | ||
| Điện trở cách ly | 100MΩ | ||
| MTBF | >200,000 giờ (25°C, full load) | ||
| Kích thước (R×C×S) | 32 × 124 × 119 mm | ||
| Lắp đặt | DIN Rail TS-35/7.5/15 | ||
| Làm mát | Đối lưu không khí tự nhiên | ||
| Bảo hành | 3 năm |

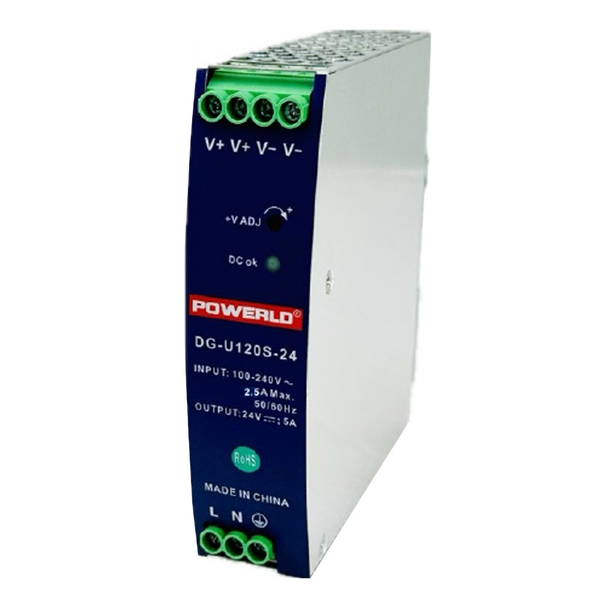

Bộ nguồn công nghiệp 120W DIN Rail Power Supply
Thương hiệu:
POWERLD
Mã sản phẩm:
DG-U120S
2.700.000₫
-
Giao hỏa tốc 4h (Áp dụng nội thành TP.HCM) -
Miễn phí đổi trả trong 30 ngày nếu lỗi từ NSX -
Cam kết sản phẩm chính hãng 100%
Ưu đãi khi mua hàng
1. Freeship toàn quốc cho đơn từ 1.000K
2. Giảm 60K cho đơn tối thiểu 2.000K
3. Giảm 200K cho đơn tối thiểu 5.000K
4. Giảm 120K cho sản phẩm từ 3.500K
Mã giảm giá
7300KYMDW
0H200K93VN
Đặc điểm nổi bật
DG-U120S Series là bộ nguồn DIN Rail công suất 120W, ngõ ra đơn, thiết kế siêu mỏng (32mm) tối ưu cho tủ điện công nghiệp. Sản phẩm hỗ trợ dải đầu vào AC/DC rộng (90~264Vac hoặc 120~370Vdc), chịu xung 300Vac trong 5 giây, đảm bảo vận hành ổn định trong môi trường khắc nghiệt từ -40°C đến 80°C và độ cao lên tới 5000m.
Nguồn đạt hiệu suất cao đến 89%, tiêu chuẩn an toàn EN62368-1, UL61010-1, EMC Class B; tích hợp đầy đủ các cơ chế bảo vệ quá áp (OVP), quá dòng (OCP), ngắn mạch (SCP), quá nhiệt (OTP). Thiết bị được kiểm tra burn-in 100% tải, PCB phủ lớp chống ẩm (conformal coating), nhiễu gợn thấp, làm mát đối lưu tự nhiên và bảo hành 3 năm.
Dòng sản phẩm gồm 3 phiên bản điện áp: 12V, 24V và 48V, phù hợp cho hệ thống tự động hóa, tủ điều khiển, viễn thông, thiết bị công nghiệp và các ứng dụng yêu cầu độ tin cậy cao.

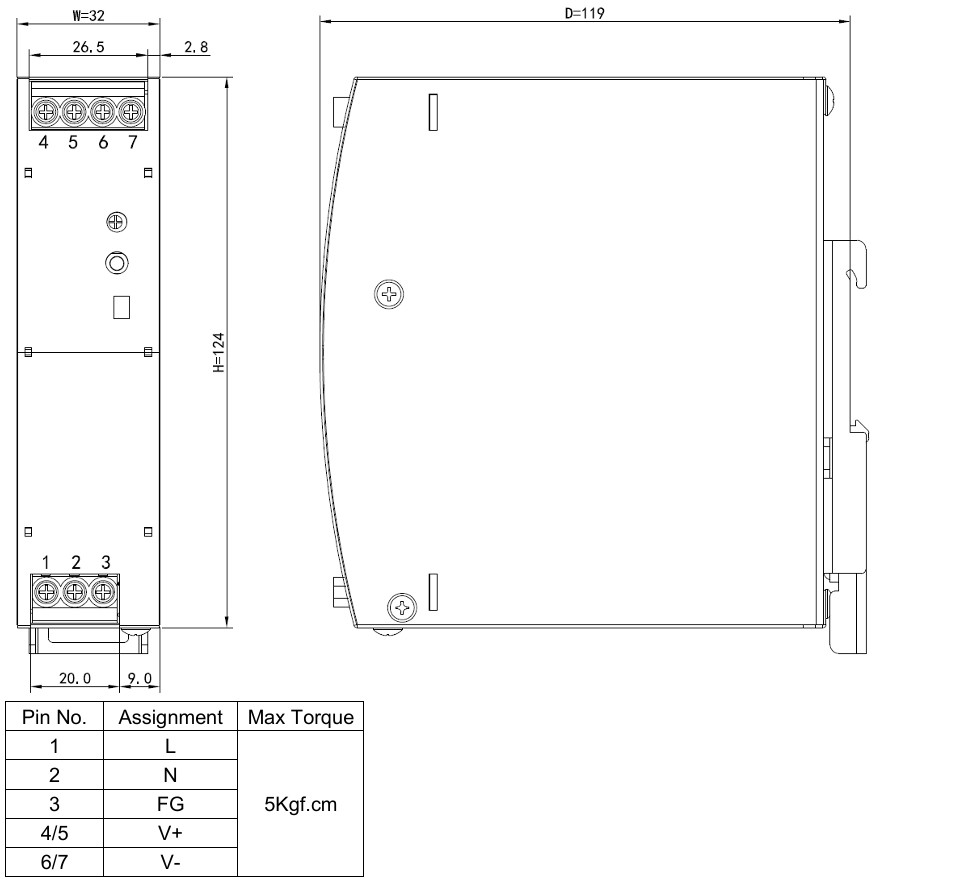

Mechanical specification (thông số cơ khí)

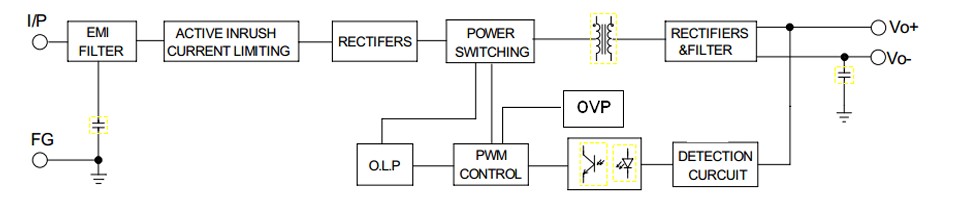

Block diagram

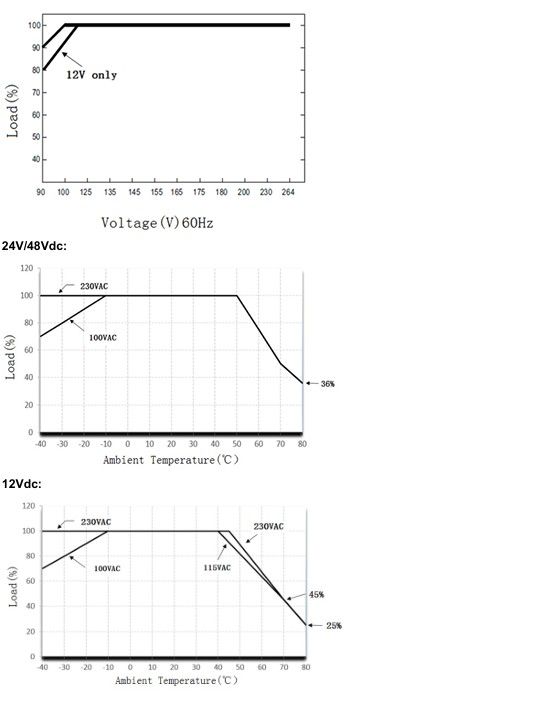

Derating curve (đường cong suy giảm công suất)
